Analyse dimensionnelle du vérin guidé série TCM
Le choix d'un actionneur pneumatique repose sur la correspondance exacte des entraxes et des références constructeurs. La série TCM répond aux standards industriels d'interchangeabilité avec ses tiges de guidage polies et son bloc de raccordement monobloc.
Index des modèles et courses disponibles
La nomenclature interne définit précisément la géométrie du cylindre :
- TCM6X5S / TCM6X10S / TCM6X15S : Diamètre de piston 6 mm, courses de 5 à 15 mm.
- TCM10X5S / TCM10X10S / 15S : Diamètre de piston 10 mm, courses courtes pour cadences rapides.

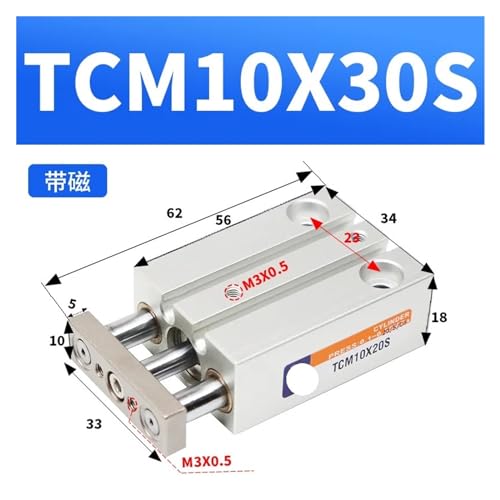

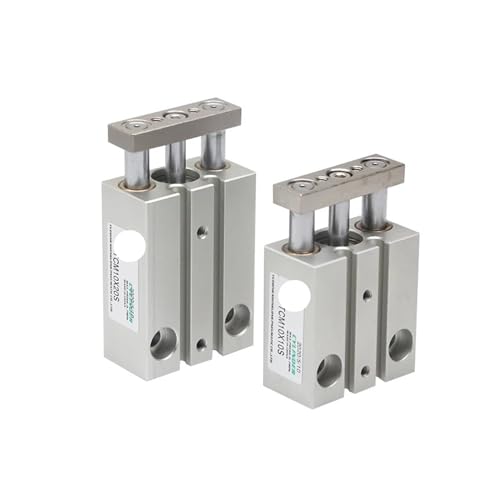

- TCM10X20S / TCM10X25S / TCM10X30S-DMSG / TCM10X30S : Diamètre de piston 10 mm, courses longues adaptées aux capteurs DMSG.
Propriétés des matériaux de construction
La durabilité de nos composants repose sur une sélection rigoureuse des matériaux de friction :
| Composant | Matériau employé |
|---|---|
| Corps du vérin | Aluminium extrudé anodisé |
| Tiges de guidage | Acier au carbone chromé dur |
| Joints d'étanchéité | Caoutchouc nitrile (NBR) |
Recommandations de montage
Grâce aux taraudages présents sur les faces supérieure et latérale, ce mini cylindre offre une polyvalence d'installation totale. Il s'intègre directement sur les plaques de montage sans nécessiter d'équerres de fixation supplémentaires, limitant ainsi l'empilement des tolérances géométriques.
